استانداردهای حفاظتی IP: راهنمای جامع و کاربردی

استانداردهای حفاظتی IP (Ingress Protection) برای تعیین میزان مقاومت تجهیزات الکتریکی و الکترونیکی در برابر نفوذ ذرات جامد و مایعات طراحی شده‌اند. این استانداردها توسط کمیسیون بین‌المللی الکتروتکنیک (IEC) تدوین شده و به صورت جهانی به عنوان معیاری برای سنجش مقاومت تجهیزات در محیط‌های مختلف مورد استفاده قرار می‌گیرند. در این مقاله، به بررسی کامل و جامع استانداردهای IP، ساختار کدها، کاربردها، اهمیت و محدودیت‌های آن‌ها می‌پردازیم تا راهنمایی کاربردی و دقیق برای شما ارائه دهیم.

استاندارد IP چیست؟

استاندارد IP سیستمی برای کدگذاری است که میزان حفاظت تجهیزات در برابر نفوذ ذرات جامد (مانند گرد و غبار) و مایعات (مانند آب) را مشخص می‌کند. این استاندارد به تولیدکنندگان کمک می‌کند تا تجهیزات خود را برای شرایط خاص طراحی کنند و به مصرف‌کنندگان امکان می‌دهد تا انتخابی آگاهانه داشته باشند.

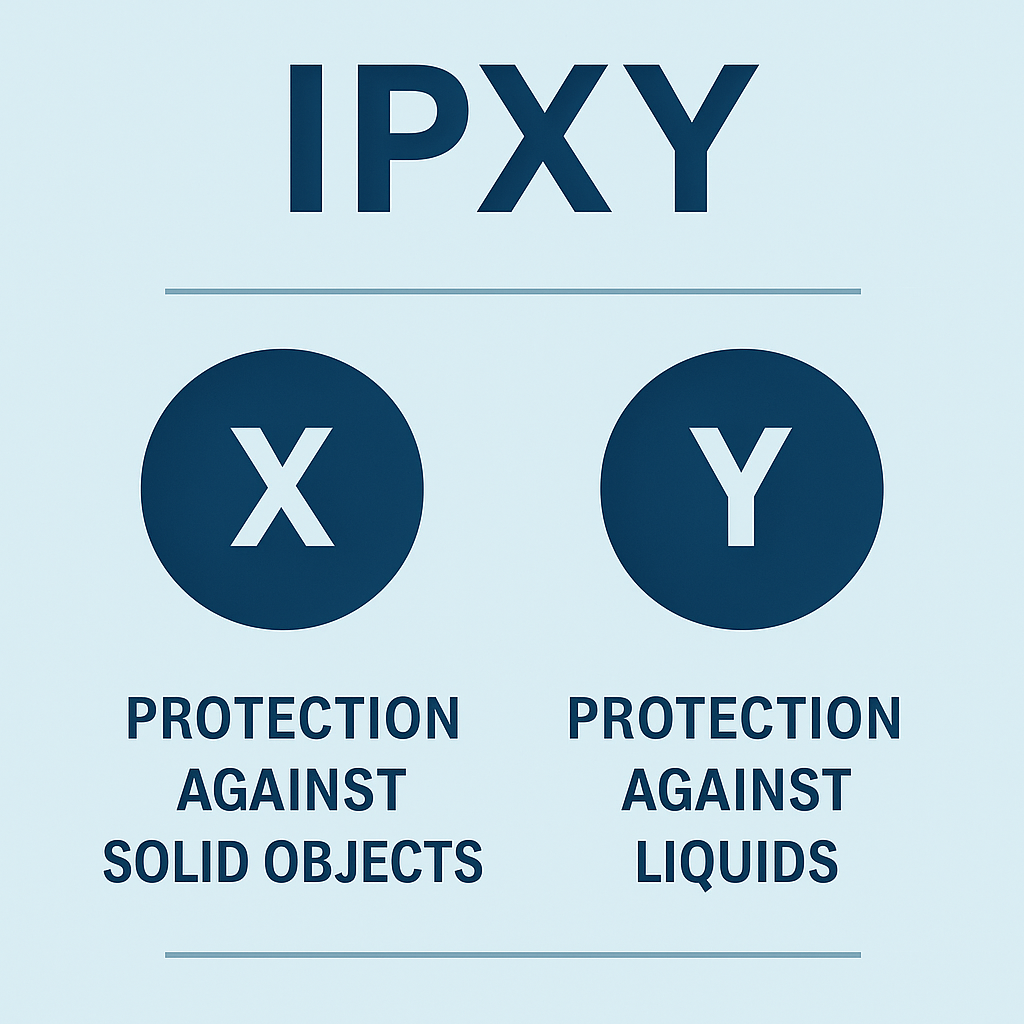

کد IP معمولاً به صورت IPXY نمایش داده می‌شود:

  • X: سطح حفاظت در برابر ذرات جامد (از 0 تا 6) و همچنین حفاظت افراد.
  • Y: سطح حفاظت در برابر مایعات (از 0 تا 9).

IPXY

ساختار کد IP

رقم اول (X): حفاظت در برابر ذرات جامد و حفاظت افراد

رقم اول نشان‌دهنده میزان مقاومت در برابر نفوذ اجسام جامد و همچنین حفاظت افراد در برابر تماس با قسمت‌های خطرناک است. هر چه این عدد بزرگ‌تر باشد، حفاظت بیشتری ارائه می‌شود.


رقم
 حفاظت برای افراد
حفاظت در برابر ذرات جامد
نیروی اعمال شده (نیوتن)

0
بدون آزمایش
بدون آزمایش
بدون آزمایش
1
پشت دست
اجسام بزرگ‌تر از 50 میلی‌متر
50
2
یک انگشت
اجسام بزرگ‌تر از 12.5 میلی‌متر
10
3
ابزار
اجسام بزرگ‌تر از 2.5 میلی‌متر
3
4
اکثر سیم‌ها، پیچ‌های نازک، مورچه‌های بزرگ و غیره
محافظت در برابر گرد و غبار، اجسام بزرگ‌تر از 1.0 میلی‌متر
1
5
ممکن است گرد و غبار وارد شود اما به اندازه‌ای که ایمنی را تحت تاثیر قرار ندهد
محافظت در برابر گرد و غبار
1
6
هیچ گرد و گرد و غباری وارد نمی‌شود، حفاظت کامل (غبارگیر)، آزمایش خلاء تا 8 ساعت بر اساس جریان هوا
غبارگیر کامل
1

رقم دوم (Y): حفاظت در برابر مایعات

رقم دوم میزان مقاومت در برابر نفوذ مایعات را نشان می‌دهد. افزایش عدد به معنای حفاظت بالاتر است.


رقم
حفاظت در برابر
روش آزمایش
جزئیات

0
بدون حفاظت
—
—
1
قطرات آب عمودی
قطرات عمودی، هیچ اثر مضری ندارد
مدت زمان: 10 دقیقه، آب: معادل باران 1 میلی‌متر در دقیقه
2
قطرات آب هنگام تمایل 15°
تمایل 15°، قطرات عمودی، هیچ اثر مضری ندارد
مدت زمان: 10 دقیقه، آب: معادل باران 3 میلی‌متر در دقیقه
3
پاشش آب
پاشش تا 60° از عمود، هیچ اثر مضری ندارد
مدت زمان: 5 دقیقه، حجم: 0.7 لیتر در دقیقه، فشار: 80–100 کیلوپاسکال
4
پاشش آب
پاشش از هر جهت، هیچ اثر مضری ندارد
مدت زمان: 5 دقیقه، حجم: 10 لیتر در دقیقه، فشار: 80–100 کیلوپاسکال
5
جت‌های آب
نازل 6.3 میلی‌متر، جت‌ها از هر جهت، هیچ اثر مضری ندارد
مدت زمان: ≥3 دقیقه، حجم: 12.5 لیتر در دقیقه، فشار: 30 کیلوپاسکال در 3 متر
6
جت‌های آب قوی
نازل 12.5 میلی‌متر، جت‌های قوی، هیچ اثر مضری ندارد
مدت زمان: ≥3 دقیقه، حجم: 100 لیتر در دقیقه، فشار: 100 کیلوپاسکال در 3 متر
7
غوطه‌وری تا 1 متر
غوطه‌وری، هیچ ورود آب مضری ندارد
مدت زمان: 30 دقیقه، عمق: ≥1 متر از کف، ≥15 سانتی‌متر از بالا
8
غوطه‌وری بیش از 1 متر
غوطه‌وری مداوم، شرایط توسط تولیدکننده تعیین می‌شود، ممکن است ورود آب غیرمضر را اجازه دهد
مدت زمان: مداوم، عمق: تعیین‌شده توسط تولیدکننده
9
جت‌های آب پر‌فشار و دمای بالا
جت‌های آب با فشار و دمای بالا، هیچ اثر مضری ندارد
شرایط خاص توسط تولیدکننده تعیین می‌شود

مثال‌های کاربردی کدهای IP

برای درک بهتر، چند مثال از کدهای رایج IP و کاربردهای آن‌ها آورده شده است:

  • IP20: حفاظت در برابر اجسام بزرگ‌تر از 12.5 میلی‌متر، بدون حفاظت در برابر آب. مناسب برای تجهیزات داخلی مانند پریزها.
  • IP44: حفاظت در برابر اجسام کوچک‌تر از 1 میلی‌متر و پاشش آب. ایده‌آل برای چراغ‌های باغچه.
  • IP65: حفاظت کامل در برابر گرد و غبار و جت‌های آب کم‌فشار. مناسب برای تجهیزات صنعتی (دانش گستر).
  • IP67: حفاظت در برابر گرد و غبار و غوطه‌وری موقت در آب. رایج در گوشی‌های هوشمند ضدآب.
  • IP68: حفاظت کامل در برابر گرد و غبار و غوطه‌وری مداوم در آب. مناسب برای پمپ‌های زیرآبی یا دوربین‌های مداربسته (عرفان نت).

اهمیت استانداردهای IP

استانداردهای IP نقش حیاتی در تضمین ایمنی، دوام و عملکرد تجهیزات دارند. این استانداردها:

  1. ایمنی: از ورود ذرات و مایعات که می‌توانند باعث اتصال کوتاه یا آتش‌سوزی شوند، جلوگیری می‌کنند.
  2. دوام: عمر مفید تجهیزات را در محیط‌های خشن افزایش می‌دهند.
  3. عملکرد: کارایی تجهیزات را در شرایط مختلف حفظ می‌کنند.
  4. انتخاب آگاهانه: به مصرف‌کنندگان کمک می‌کنند تا محصولی متناسب با نیاز خود انتخاب کنند (امنیت 98).

کاربردهای استانداردهای IP

این استانداردها در صنایع مختلف به کار می‌روند، از جمله:

  • صنعت خودرو: حفاظت از قطعات الکتریکی در برابر گرد و غبار و آب.
  • تجهیزات پزشکی: مقاومت دستگاه‌ها در برابر شستشو و ضدعفونی.
  • صنعت دریایی: حفاظت تجهیزات در برابر آب شور و رطوبت.
  • صنعت الکترونیک مصرفی: طراحی گوشی‌ها و دوربین‌های ضدآب.
  • کارخانه‌ها: حفاظت ماشین‌آلات در برابر گرد و غبار و مایعات (اروا تولز).

نحوه تست استانداردهای IP

برای تعیین کد IP، آزمایش‌های استاندارد توسط آزمایشگاه‌های معتبر انجام می‌شود:

  • تست ذرات جامد: بررسی نفوذ اجسام با اندازه‌های مختلف.
  • تست مایعات: آزمایش مقاومت در برابر پاشش، جت آب یا غوطه‌وری (ویکی‌پدیا).

محدودیت‌های استانداردهای IP

با وجود مزایا، این استانداردها محدودیت‌هایی نیز دارند:

  • پوشش ندادن همه عوامل: عواملی مانند دما یا اشعه UV در نظر گرفته نمی‌شوند.
  • عدم تعیین کیفیت کلی: فقط میزان حفاظت در برابر نفوذ را نشان می‌دهد.
  • تفسیر متفاوت: ممکن است تولیدکنندگان تعابیر مختلفی از استانداردها داشته باشند.

نکات کلیدی

  • استانداردهای IP میزان مقاومت تجهیزات الکتریکی در برابر نفوذ ذرات جامد و مایعات را مشخص می‌کنند.
  • کد IP شامل دو رقم است: اولی برای حفاظت در برابر جامدات (0 تا 6) و دومی برای مایعات (0 تا 9).
  • این استانداردها در صنایع مختلف مانند خودرو، پزشکی و الکترونیک مصرفی کاربرد دارند.
  • اطلاعات ارائه‌شده بر اساس منابع معتبر است، اما ممکن است تفسیرهای متفاوتی توسط تولیدکنندگان وجود داشته باشد.

نتیجه‌گیری

استانداردهای حفاظتی IP ابزار کلیدی برای انتخاب و طراحی تجهیزات الکتریکی و الکترونیکی هستند. با درک ساختار کدهای IP و کاربردهای آن‌ها، می‌توانید بهترین تجهیزات را برای نیازهای خود انتخاب کنید و از عملکرد ایمن و طولانی‌مدت آن‌ها مطمئن شوید. این استانداردها نه تنها ایمنی را تضمین می‌کنند، بلکه به افزایش کارایی و دوام در محیط‌های چالش‌برانگیز کمک می‌کنند.
