آیا سوئیچ‌های شناور شما گیر کرده‌اند یا شکسته‌اند؟ آیا برنامه شما به اندازه‌گیری مداوم سطح نیاز دارد؟محصولات خانواده LR برای کاربردهای خودکار صنعتی و بهداشتی، تمام مزایای اندازه‌گیری سطح مداوم و قابل‌اعتماد را با قیمت بسیار پایین ارائه می‌دهند. راه‌حل‌های سطحی جایگزین ممکن است قیمت کمتری داشته باشند، اما در محیط‌های چالش‌برانگیز کارایی کمتری دارند.سوئیچ‌های شناور مکانیکی ممکن است به دلیل رسوبات گیر کنند. چنگال‌های لرزش‌گیر عملکرد بهتری دارند، اما برای اندازه‌گیری چندین نقطه سطح به تعدادی واحد نیاز است. سنسورهای سطح راداری امواج هدایت‌شده سنتی عملکرد بهتری دارند، اما با قیمت بسیار بالاتری عرضه می‌شوند.

کاربردها

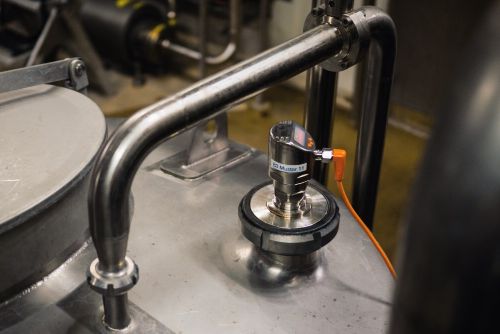

سطح تانک‌های متعادل‌سازی (Balance Tank)

تانک‌های متعادل‌سازی برای حفظ سطح ثابت محصول در بالای ورودی پمپ استفاده می‌شوند. چه می‌شود اگر بتوانید با یک راه‌حل سطحی انعطاف‌پذیر زمان و هزینه صرفه‌جویی کنید؟

سنسور راداری امواج هدایت‌شده LR مستقل از نوع محیط است و پروب‌های آن قابل برش به طول دلخواه برای هر کاربرد هستند. تنظیمات به راحتی از طریق دکمه‌های فشاری برجسته و نمایشگر LED روشن در سنسور یا به‌طور از راه دور با استفاده از ارتباط دیجیتال IO-Link قابل انجام است.

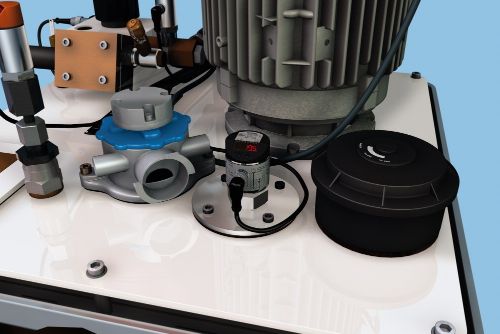

سطح تانک واحد هیدرولیک (HPU Tank Level)

سنسورهای LR برای شناسایی مداوم سطح در واحدهای قدرت هیدرولیک استفاده می‌شوند. سطح می‌تواند با استفاده از خروجی سوئیچ کنترل شود. سیگنال آنالوگ یا مقدار فرآیند IO-Link می‌تواند برای تعیین سطح فعلی در تانک استفاده شود.

اصل عملکرد GWR از پالس‌های الکترومغناطیسی در محدوده نانوثانیه (میکروویو) استفاده می‌کند. سر سنسور پالس‌ها را ارسال می‌کند و این پالس‌ها از طریق پروب فلزی (راهنما) حرکت می‌کنند. هنگامی که پالس به محیط می‌خورد، بازتاب می‌شود و توسط پروب فلزی جمع‌آوری شده و به سر سنسور هدایت می‌شود. اختلاف زمانی بین ارسال و دریافت پالس (زمان پرواز) مستقیماً متناسب با اندازه‌گیری فاصله است.

برای جدا کردن صحیح پالس رادار، باید یک صفحه پرتاب فلزی حداقل ۶ اینچ مربع یا ۶ اینچ قطر وجود داشته باشد. اگر تانک دارای درب فلزی باشد، می‌تواند به عنوان صفحه پرتاب عمل کند.

تصویر بالا یک مخزن با درب فلزی را نشان می دهد. هیچ صفحه پرتابی مورد نیاز نیست زیرا درب به عنوان صفحه پرتاب عمل می کند.


در تانک با درب پلاستیکی، صفحه پرتاب فلزی لازم است. در اینجا یک فلنج نشان داده شده است که حداقل ۶ اینچ قطر دارد.

در تانک‌های باز، نیز صفحه پرتاب ضروری است. یک روش آسان برای انجام این کار، اتصال یک فلنج به یک زاویه فلزی است.

برای محیط‌های مبتنی بر روغن، سطح مایع بازتابی از پالس راداری ندارد. بلکه پالس درون محیط پخش می‌شود. برای تقویت و محصور کردن سیگنال، باید از لوازم جانبی لوله کواکسیال استفاده کرد.

هنگام استفاده از لوله کواکسیال، نیازی به صفحه پرتاب نیست. این امر نصب را راحت‌تر می‌کند. اما پل‌زدن بین پروب و لوله کواکسیال به دلیل جامدات، امولسیون‌ها و غیره می‌تواند منجر به نمایش سطح نادرست شود. لوله کواکسیال می‌تواند برای محیط‌های مبتنی بر آب نیز استفاده شود و لوله می‌تواند به طول دلخواه برای تطابق با پروب برش داده شود.

ویژگی‌ها:

  • طراحی مجاز COP (Clean-Out-of-Place) برای برخی مدل‌ها با گواهی ۳A
  • درجه فشار تا ۵۸۰ psi برای برخی مدل‌ها
  • مواد ساخت ۳۱۶L
  • مقاوم در برابر گرد و غبار، مه و بخار

سوالات متداول

س: آیا محدودیت‌های نصب وجود دارد؟

ج: سنسور LR باید توسط فلز در اطراف رزوه‌های نصب محاصره شود تا پالس رادار از الکترونیک جدا شده و به سمت پروب حرکت کند. برای نصب در تانک‌های فلزی بسته، درب فلزی تانک این عملکرد را انجام می‌دهد. برای تانک‌های باز، باید یک صفحه پرتاب فلزی در پایین LR نصب شود. به جزئیات مربوط به این موضوع در بخش فناوری بالا مراجعه کنید.

س: لوله کواکسیال چیست؟ آیا لوله کواکسیال با تمام سنسورهای LR کار می‌کند؟

ج: زمانی که LR در کاربردهای مبتنی بر آب استفاده می‌شود، بیش از ۹۰٪ از پالس از سطح مایع به سنسور بازتاب می‌شود. میکروپروسسور می‌تواند پالس بازتابی را جمع‌آوری کرده و با استفاده از زمان پرواز، مدت‌زمان بازگشت پالس را ارزیابی کند. در مایعات با دی‌الکتریک پایین مانند روغن، سطح مایع پالس را بازتاب نمی‌دهد و به جای آن، پالس درون محیط پخش می‌شود.

برای تقویت سیگنال بازگشتی، از لوله کواکسیال استفاده می‌شود تا پروب را احاطه کرده و پالس راداری را به درستی بازتاب دهد.

همه سنسورهای LR با لوله کواکسیال سازگار نیستند. در علاوه بر تغییرات مکانیکی که لوله کواکسیال به همراه دارد، نیاز به تغییرات نرم‌افزاری در سنسور نیز وجود دارد. تنها سنسورهای LR با اتصالات فرآیندی G3/4 BSPP (مدل‌های LRx0xx) به این تغییرات مجهز هستند.

س: سنسور LR چگونه با فوم واکنش نشان می‌دهد؟

ج: این بستگی به نوع فوم دارد:

  • فوم سبک: پالس رادار را کند کرده و منجر به خوانش سطحی کمی پایین‌تر (۱–۲ سانتیمتر) از سطح واقعی مایع می‌شود.
  • فوم متوسط: سطح فوم به عنوان سطح واقعی تانک اندازه‌گیری می‌شود.
  • فوم متراکم: فوم می‌تواند پالس رادار را به‌طور کامل جذب کند و مانع اندازه‌گیری سطح شود.

س: چگونه می‌توانم مشکلات مربوط به فوم را برطرف کنم؟

ج: بهترین راه جلوگیری از تماس فوم با میله است. سنسور LR می‌تواند در یک بای‌پاس یا لوله استند نصب شود. برای ابعاد مورد نیاز بای‌پاس و لوله استند به دستورالعمل‌های نصب مراجعه کنید.

س: آیا رسوبات روی پروب مشکلاتی ایجاد می‌کند؟

ج: هنگامی که از سنسور LR با مایعات مبتنی بر آب و بدون لوله کواکسیال استفاده می‌شود، رسوبات قابل چشم‌پوشی است. سیگنال راداری به اندازه کافی قوی است تا از رسوبات عبور کند و به مسیر خود ادامه دهد.

س: تفاوت سنسورهای LR2750 با سایر سنسورهای LR چیست؟

ج: سنسور LR2750 به‌طور خاص برای کاربردهای چالش‌برانگیز در صنعت فرآیند طراحی شده است. این سنسور دارای ساختار یکپارچه IP69K، درجه حرارت و فشار بالا و طراحی بهداشتی است. این گزینه مناسبی برای نظارت مداوم سطح از بالا در کاربردهای فرآیندی است.

س: سنسور LR2050 چگونه با دیگر محصولات LR متفاوت است؟

ج: سنسور LR2050 از الگوریتم جدیدتری برای GWR استفاده می‌کند که سیگنال خروجی پایدارتری تولید می‌کند. این سنسور دارای ساختار تمام استیل ضدزنگ و درجه حفاظتی IP68/IP69K است.


س. چه مواردی برای راه‌اندازی سنسورهای LR2750 و LR2050 باید بدانم؟

برای راه‌اندازی سنسورهای LR2xxx، مراحل زیر مورد نیاز است:

  1. انتخاب گزینه پروب (Prob):
    • توجه داشته باشید که این گزینه برای مدل LR2750 در دسترس نیست.
  2. ورود طول پروب (LEnG):
    • شما باید طول پروبی که قرار است استفاده کنید را وارد کنید. حداقل طول پروب باید بیش از 250 میلی‌متر باشد و حداکثر طول پروب 1750 میلی‌متر است (محاسبه شده به عنوان L – 250 میلی‌متر).
  3. انتخاب پروفایل رسانه (MEdI):
    • پروفایل مناسب برای مایعی که سنسور در آن کار خواهد کرد را انتخاب کنید.
  4. انجام عملیات tRef (تنظیم تانک):
    • اگرچه عملیات tRef معمولاً ضروری نیست، اما توصیه می‌شود که این کار انجام شود تا عملکرد بهینه حاصل شود. عملیات tRef باعث بهبود کیفیت سیگنال با حذف موانع تانک از ناحیه اندازه‌گیری پالس راداری می‌شود و کمک می‌کند تا سیگنال‌های اشتباهی که ممکن است به دلیل لوله‌های ورودی یا سایر عناصر داخلی تانک ایجاد شوند، از بین بروند.
    • مهم: بیشتر مشکلات قابل اعتماد بودن سیگنال معمولاً مربوط به نصب اتصال و چند اینچ اول نصب هستند.

نکات کلیدی هنگام استفاده از tRef:

  • حداقل طول پروب: بیش از 250 میلی‌متر.
  • حداکثر طول پروب: 1750 میلی‌متر (محاسبه به عنوان L – 250 میلی‌متر).
  • محدوده تنظیم: عملکرد tRef تنها بر روی طول پروب‌های کمتر از 250 میلی‌متر قابل اعمال است (مثلاً برای پروب 450 میلی‌متر، می‌توان tRef را روی 200 میلی‌متر اول اعمال کرد).
  • فاصله ایمنی: هنگام برنامه‌ریزی برای عملکرد tRef باید فاصله ایمنی حداقل 250 میلی‌متر از سطح تانک یا انتهای پروب رعایت شود.
  • کاهش فواصل نصب:
    • دیوار تانک: 20 میلی‌متر
    • کف تانک: 10 میلی‌متر
    • موانع: 20 میلی‌متر

مثال:

برای پروب 450 میلی‌متری:

  • حداقل طول تنظیم: 10 میلی‌متر
  • حداکثر طول تنظیم: 200 میلی‌متر (450 – 250 میلی‌متر)

شما می‌توانید tRef را بین 10 میلی‌متر و 200 میلی‌متر از طول پروب اعمال کنید و مطمئن شوید که فاصله ایمنی 250 میلی‌متر از انتهای پروب یا سطح مایع هنگام انجام تنظیمات رعایت می‌شود.

منبع : ifm
